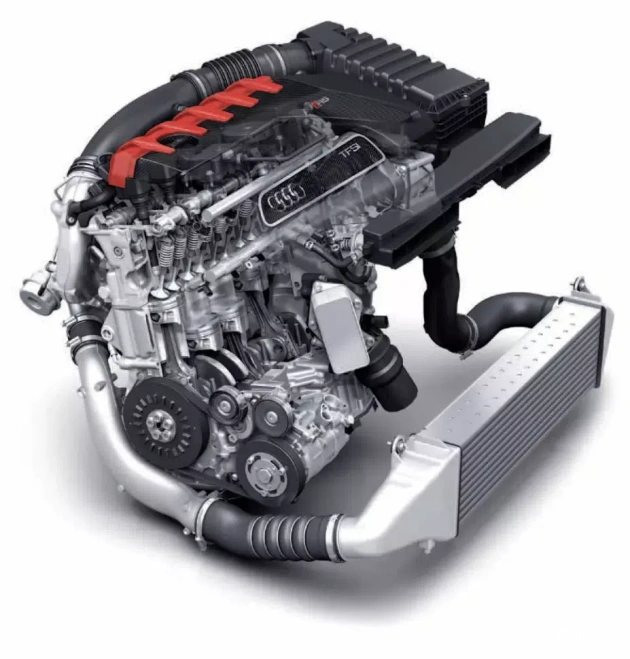

今天给大家分享一下奥迪经典五缸发动机EA855系列的最新款，曲轴箱通风系统结构原理。

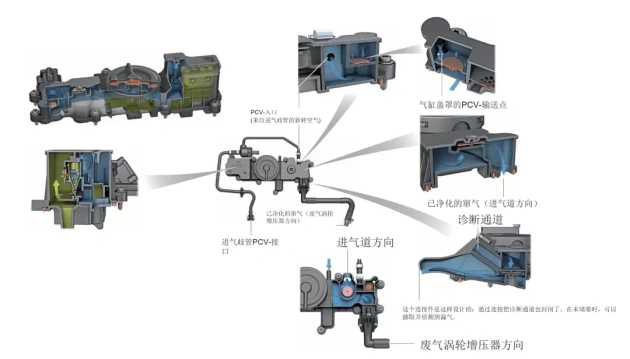

曲轴箱通风系统概览
通风
窜气经链盒流入缸盖。气流在此处转向而形成第一次机油粗分离。

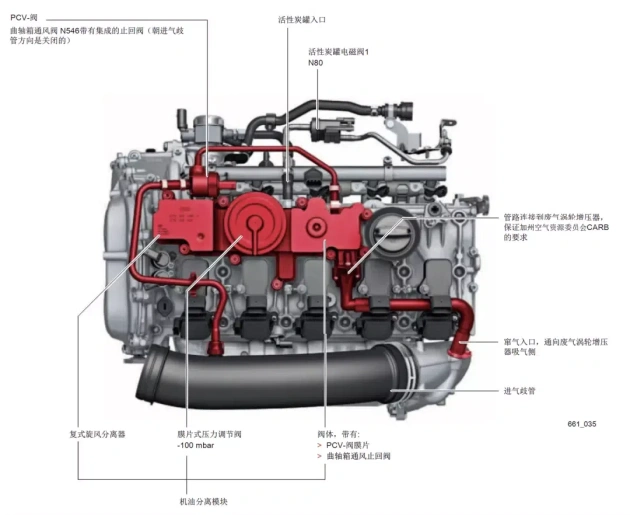

机油分离模块用法兰固定在气缸盖罩的上面。窜气中的发动机机油在这个分离模块中被分离，然后窜气再被送往燃烧室。

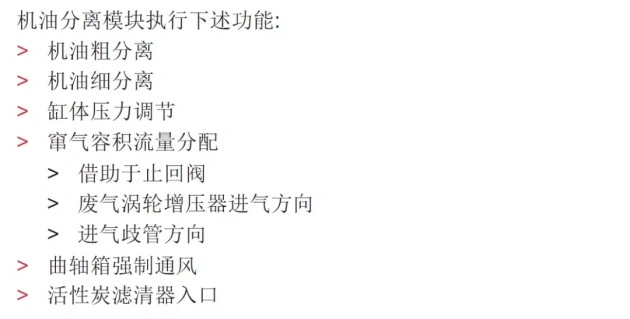

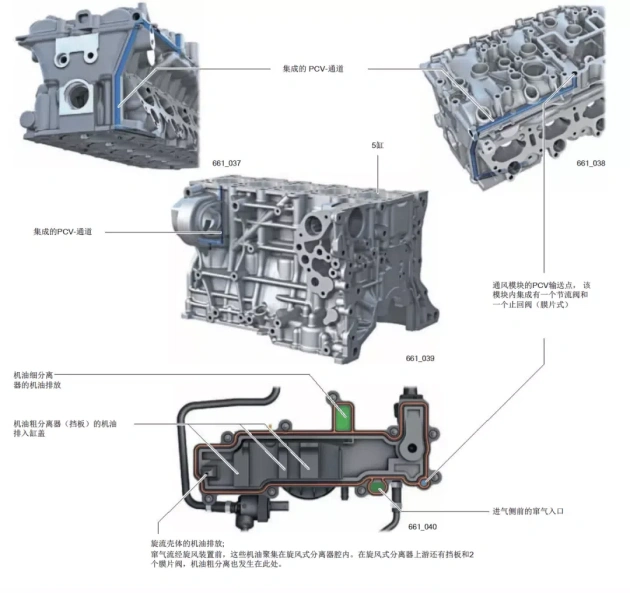

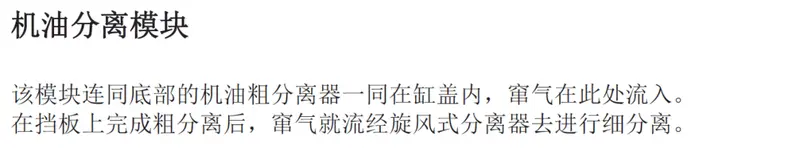

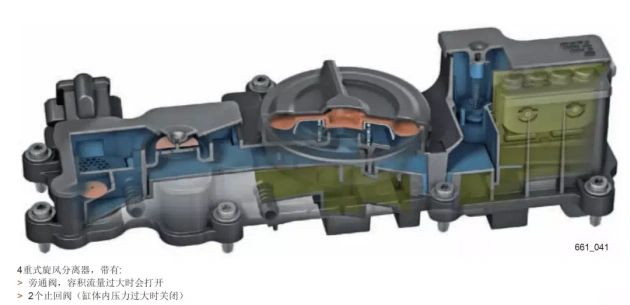

机油分离模块

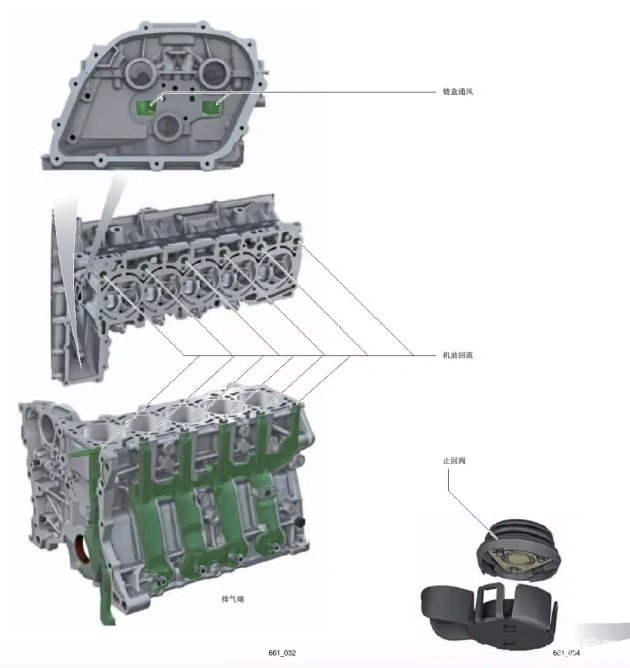

机油回流
已经净化的窜气的引出
通过机油分离模块来实现窜气的容积流量分配。

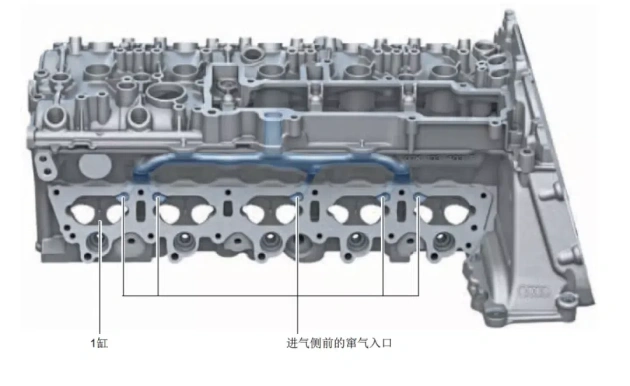

根据空气供给系统内的压力总体情况，或者引向废气涡轮增压器涡轮进气侧，或者直接引导入气缸盖的进气道内。
